不锈钢喉箍螺丝视觉检测机的制作方法
发布时间：
2021-12-23
本实用新型涉及视觉检测设备技术领域，特别是涉及一种喉箍螺丝视觉检测机。背景技术：喉箍是一种用于软硬管连接用的紧固件，用于为软硬管连接提供密封，解决液体、气体的泄漏问题，广泛用于汽车、轮船、石油化工、制药、食品等各个领域。螺丝是整个喉箍中重要的组成部分，螺丝质量好坏直接影响着整个喉箍的质量。
目前喉箍上面的紧固螺丝没有办法进行精准的分拣区分，只用抽查的形式进行检测，这种检测容易造成大量的产品不量，并且有些高精度的尺寸没有办法实时的进行把控。技术实现要素：本实用新型提供了一种喉箍螺丝视觉检测机，以至少解决现有技术中无法进行喉箍螺丝全检测，并且检测精度低的问题。本实用新型提供了一种喉箍螺丝视觉检测机。

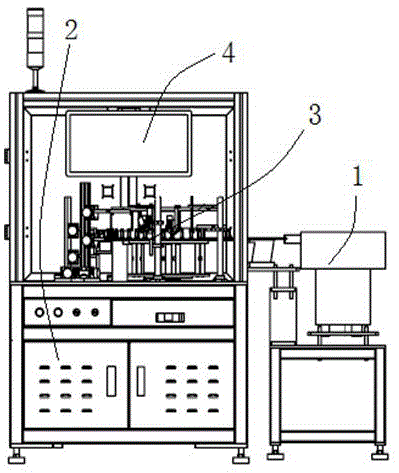

包括振动盘供料排序机构、机架、转盘传动检测机构和显示器；所述振动盘供料排序机构位于机架右侧；所述转盘传动检测机构设置在机架上；所述显示器安装在机架上；所述转盘传动检测机构包括玻璃传动机构、转盘产品导向机构、转盘产品感应机构、第一道90度CCD检测机构、底部平行光CCD检测机构、第二道90度CCD检测机构和下料机构；所述玻璃传动机构的外沿着玻璃传动机构转动方向依次设有转盘产品导向机构、转盘产品感应机构、第一道90度CCD检测机构、底部平行光CCD检测机构、第二道90度CCD检测机构和下料机构；所述转盘产品导向机构包括第一导向片、第二导向片、长度调节块和支撑柱；所述第一导向片与第二导向片对称设置。
且安装在长度调节块上；所述长度调节块与所述支撑柱相连接。优选地，所述底部平行光CCD检测机构包括拍照相机镜头、底部平行光源、上下调节燕尾槽和前后调节燕尾槽；所述上下调节燕尾槽和所述前后调节燕尾槽之间滑动连接；所述拍照相机镜头与所述上下调节燕尾槽之间滑动连接；所述底部平行光源位于照相机镜头正上方。
且和上下调节燕尾槽之间滑动连接。优选地，所述玻璃传动机构包括玻璃转盘、减速机、驱动电机和固定板；所述驱动电机与所述减速机相连接；所述减速机的输出轴与玻璃转盘构成传动连接；所述减速机与固定板之间固定连接。优选地，所述第一道90度CCD视觉检测机构包括CCD摄像机、背面光源、上下调节装置和前后调节装置；所述上下调节装置安装在前后调节装置上；所述CCD摄像机安装在上下调节装置上；所述背面光源位于CCD摄像机前方。
优选地，所述第一道90度CCD视觉检测机构与所述第二道90度CCD检测机构一致。优选地，所述下料机构包括连接板、良品收料盒子、吹气装置、不良品收料盒子和倒料回收机构；所述良品收料盒子与所述不良品收料盒子固定安装在连接板上；所述吹气装置设有两个，一个安装在良品收料盒子正前方，另一个安装在不良品收料盒子正前方；所述倒料回收机构位于不良品收料盒子右侧。
本实用新型与现有技术相比，本实用新型提供的喉箍螺丝视觉检测机操作简单方便，只需定时添加待检测产品及定时收取良品和不良品，而且产品从震动储料盘出来进入输送机经过导正后就直接由工业CCD相机拍照取尺寸这样对于产品尺寸的检测精度可达0.03个毫米，并且检测的数据可直接显示在数据显示器上。
