软管夹的扭矩规格是多少？
发布时间：
2023-07-26
软管夹的扭矩是多少？
扭矩，施加到材料上以产生扭转变形的力的距离，以 N-m 为单位，lb-ft 是扭矩的英制单位。
任何不匹配或不正确的紧固都可能导致产品损坏、故障或可能的人身伤害。在安装任何硬件之前，请确保所有部件都处于接近新的状态。螺栓和螺纹均未处于磨损或损坏状态。螺纹不得有毛刺或划痕。
扭矩规格是什么？
标准软管夹扭矩-蜗杆传动带式
|
恒扭矩软管夹的标准扭矩 |
||
|
夹具宽度 |
初始安装新软管上的扭矩 |
重新组装或重新拧紧扭矩 |
|
7.9 毫米 0.31 英寸 |
0.9± 0.2牛米（8±2磅英尺） |
0.7±0.2牛米（6±2磅英尺） |
|
13.5 毫米 0.53 英寸 |
4.5±0.5牛米（40±4磅英尺） |
3.0± 0.5牛米（27±4磅英尺） |
|
159 毫米 0.63 英寸 |
7.5±0.5牛米（65±4磅英尺） |
4.5± 05牛米（40±4磅英尺） |
扭矩指示器假设摩擦系数和轴设计等条件;实际的精确螺栓扭矩来自实验测试。
用于扭矩的恒定扭矩软管夹
恒扭矩软管夹可用于代替任何标准软管夹，但请确保恒扭矩软管夹与标准软管夹的类型相同。由于极端的温度变化，软管会热定型。热定型会导致软管夹松弛，软管夹松弛会导致泄漏。有报道称由于软管夹松弛而导致组件损坏，恒定扭矩软管夹可以防止此类损坏。
使用扭矩扳手正确安装恒扭矩软管夹。正确安装恒扭矩软管夹需要满足以下条件。

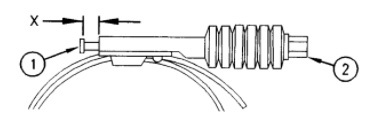

蜗杆尖端 （1） 从外壳 （X） 伸出 6.35 毫米（0.250 英寸）。
垫圈被困在靠近水平位置的位置，而螺钉以 11 ± 1 Nm 的扭矩固定到位。
如何将拧紧扭矩转换为拧紧力？
应首先确定拧紧力，例如对于 m20 螺钉，需要 20 kg 或 20*9.81 = 196.2 Nm 的拧紧力。
所需扭矩：196.2*20/2/1000=1.962 Nm 如果扳手的长度为20cm，则所需力为：1.962/20 * 100 = 9.81 Nm即1kg
根据扳手的长度确定拧紧扭矩。扳手长度：L（米），拧紧力：F（牛米）拧紧扭矩：米（牛米）;其计算公式如下：M = LF
我们之所以关注螺栓的拧紧力，是因为在设计摩擦螺栓分连接时，螺栓副的紧固力是原始设计数据，只有在组装时，拧紧力不利于施工和事后检测，一般通过试验或经验值，将施工过程改为扭矩。由于70-90%的扭矩用于克服各种摩擦力，只有10-30%转换为夹紧力，因此影响螺栓副摩擦力的因素较多，因此压缩力与扭矩之间的关系只能进行测试，应尽量模仿螺栓组件的实际工作条件（包括温度， 湿度、润滑、拧紧过程）。
为什么喉夹在收紧后会弹回？
拧紧后的回弹主要是由于拧紧速度快，夹紧螺钉的摩擦系数小，以及油水管材料变形缓慢导致扭矩衰减。建议将软管分成两部分拧紧，并增加重新扭矩过程以克服扭矩衰减。扭矩标准需要与供应商协商。
